随着工业机器人在汽车及零部件、工程机械、金属制品和装备制造等领域广泛应用,焊接生产线正由单机自动化向多工位协同、工艺标准化和数据集中管理方向发展。

机器人焊接工位不断增加,对生产节拍和设备协同提出了更高要求。然而,部分企业的保护气管理仍以传统的人工调节、现场看表和月度统计为主。各工位的流量、压力、焊接参数和累计用量分散在不同设备及人工记录中,管理人员难以及时掌握整条生产线的用气情况,也不易快速定位异常消耗。

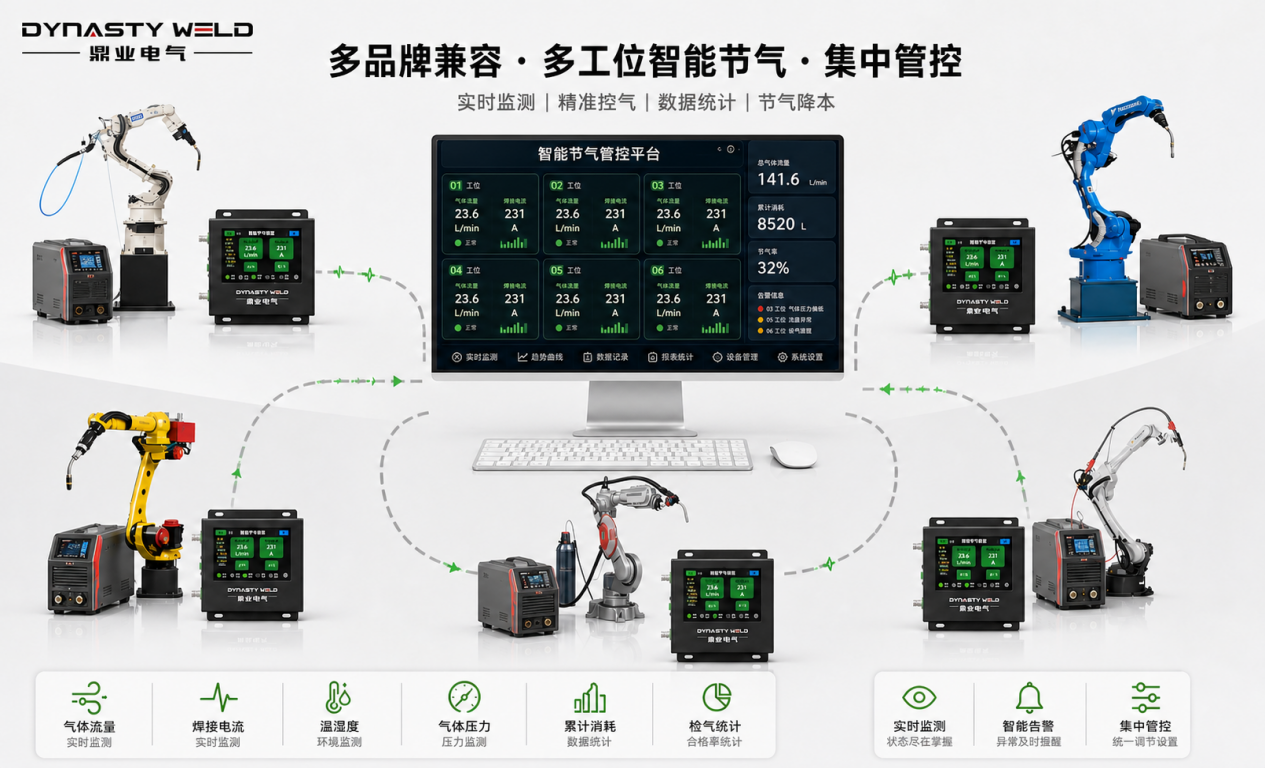

针对多工位机器人焊接场景,南京鼎业电气有限公司依托对焊接数据采集及焊接气体控制的深耕,创新性地将智能节气装置与中央管控平台相结合,围绕“工位采集—智能控气—联网传输—集中分析”构建管理链路,将分散在机器人焊接工位的用气与运行数据汇聚至统一平台,为多工位生产线的气体管理提供数字化支撑,推动机器人焊接保护气管理由单机分散调节向多工位集中管理升级。

以焊接工位为基本管理节点

鼎业电气智能节气方案以单个机器人焊接工位为基本节点,在焊接设备与供气链路之间部署智能节气装置,采集气体流量、气体压力、焊接电流、电压、环境温湿度及累计消耗等信息。

装置配备4.3英寸触控屏,可在现场显示关键参数,并支持检气、统计、气阀控制和工艺参数配置。操作人员能够直接查看当前工位的供气及焊接状态,各工位数据则通过网络上传至中央管控平台,形成从现场设备到管理端的数据通道。

工位级部署方式既便于企业独立查看和管理不同设备,也为后续增加机器人焊接工位预留了扩展空间。企业可结合现场接口、网络条件和生产需求,规划相应的节气管理节点。

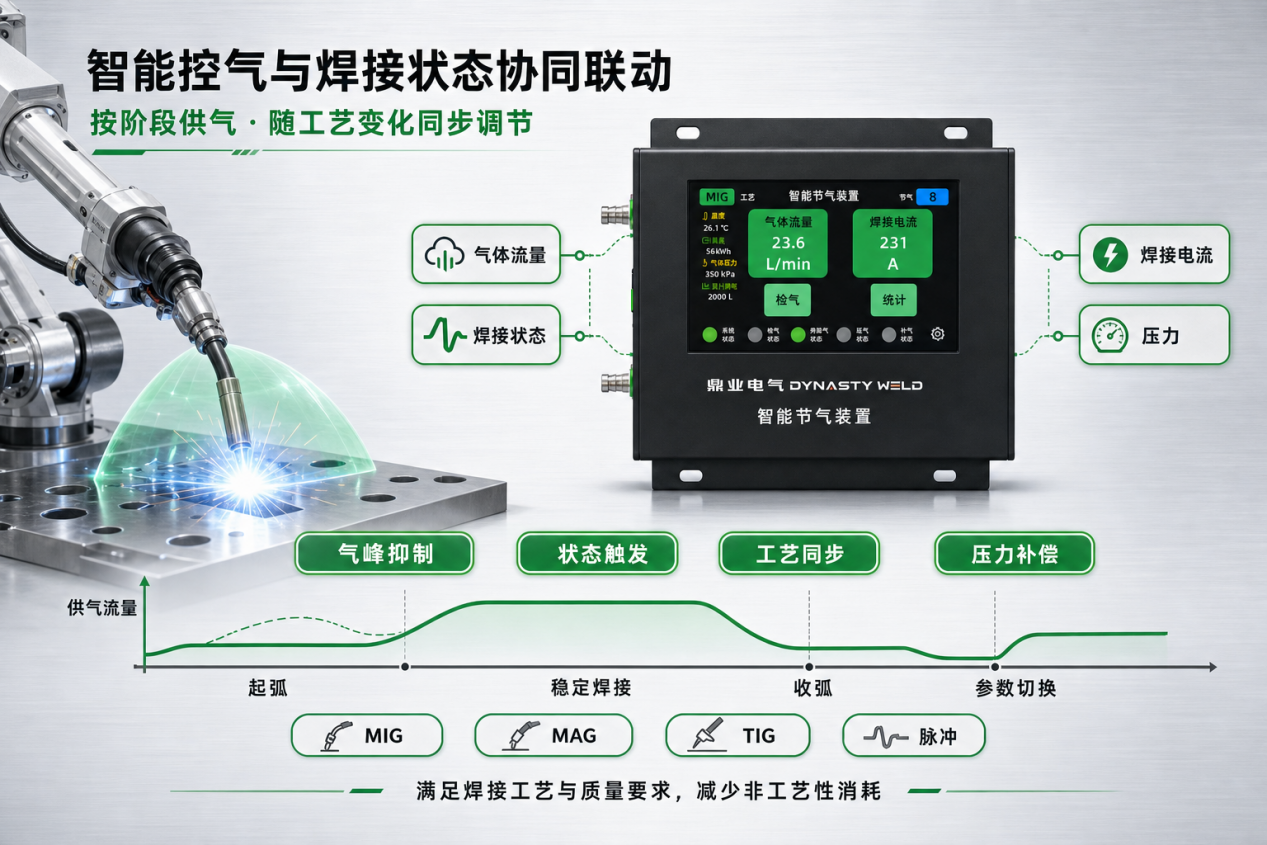

智能控气与焊接状态协同联动

机器人焊接生产线具有节拍化、多工位协同等特点,不同焊缝、材料、喷嘴规格和工艺参数对保护气的需求存在差异。如果不同焊接阶段始终采用相同的供气设置,可能出现气体输出与实际工艺状态不匹配的情况。

鼎业电气智能节气装置可结合气体流量、焊接状态、电流和压力等信号进行联动控制。系统通过气峰抑制、状态触发、工艺同步和压力补偿等机制,在引弧、稳定焊接、收弧及参数切换等阶段调整气体输出,使供气过程更加贴合实际焊接状态。

系统还可围绕MIG、MAG、TIG和脉冲等工艺,对气体类型、喷嘴规格、电流范围、干伸长及焊速补偿等参数进行预设。相关配置经过工艺验证后,可在现场快速调用或通过平台下发,减少反复手动调节造成的工位差异。

智能控气并不是简单降低正常保护流量,而是在满足焊接工艺和质量要求的前提下,减少过量供气、起弧气峰、停焊空放及压力波动等带来的非工艺性消耗。

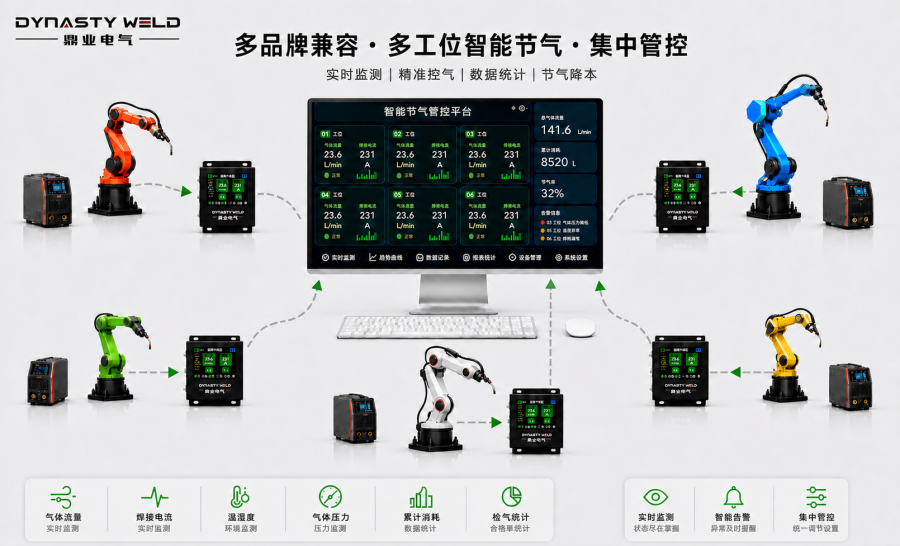

多工位数据汇总形成统一管理视图

智能节气装置支持有线网络、Wi-Fi、4G和LoRa等通信方式,并兼容UDP、TCP Socket、MQTT等物联网协议。系统既可连接鼎业电气焊接用气管理平台,也可根据企业现有信息化架构接入MES或其他数据管理系统。

当多个机器人焊接工位接入中央平台后,管理人员可在统一界面查看各工位的在线状态、气体流量、焊接电流、累计消耗及异常信息,并利用趋势分析、分区管理、报警记录、报表统计和历史追溯等功能,了解不同设备和生产时段的用气变化。

平台既可呈现生产线整体运行情况,也可查看单个工位的历史数据。对于采用相近工艺的设备,企业可以比较不同工位的流量和消耗差异;对于单台设备,则可结合趋势数据分析参数变化和异常时段。

过去分散在机器人、焊接设备和人工记录中的信息由此形成统一的数据视图,为生产、工艺、设备和能源管理岗位提供共同的数据基础。

工位级数据缩短异常排查路径

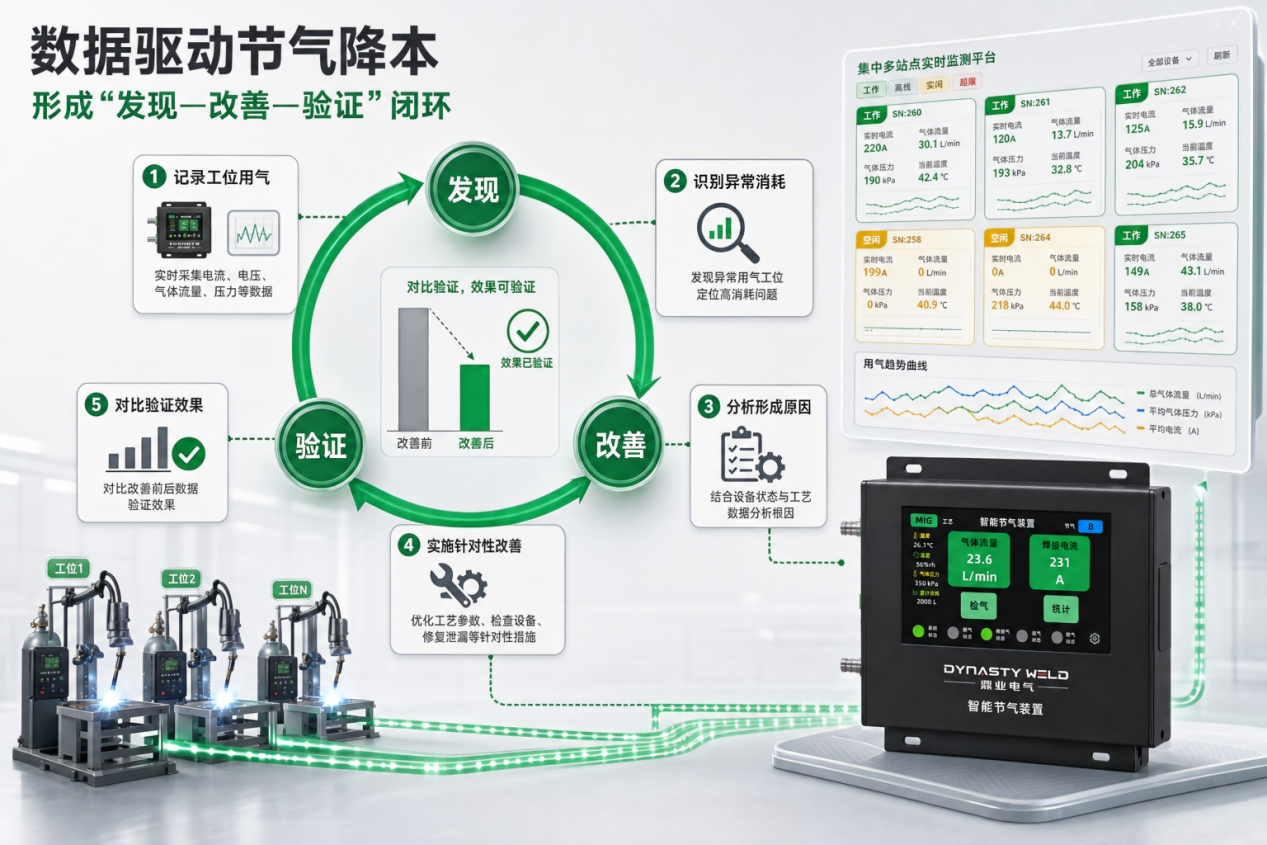

传统气站总表能够反映全厂气体消耗,却难以说明用量变化发生在哪个工位和哪个生产时段。一旦月度用量增加,企业往往需要沿着整条生产线逐项排查。

工位级数据采集有助于将用气变化进一步关联至具体设备。管理人员发现某个区域消耗异常后,可继续查看相关工位的流量、压力、焊接电流和累计用量,分析变化是否与生产任务、设备状态或参数配置有关。

例如非生产时段仍存在持续流量,可提示相关人员检查气阀、软管、接头及操作状态;同类工位长期存在较大用量差异,可进一步核查工艺配置和生产节拍;流量与压力同时出现明显波动,则可为供气支路和阀件检查提供方向。

通过“整线查看—区域分析—工位定位—历史回看”,企业可以提高异常排查的针对性,使焊接气体数据进一步服务于设备维护和生产管理。

兼顾既有产线改造与新建项目规划

对于已经投入运行的机器人焊接生产线,企业可选择具有代表性的工位开展试点,依次完成装置安装、信号接入、数据核对和工艺验证,再根据实际应用情况逐步扩大部署范围。

改造过程中,可结合现场网络条件选择有线、无线或4G等通信方式,在降低对既有生产节拍影响的情况下,建立工位数据采集与平台管理链路。

对于新建机器人焊接产线,企业可在规划阶段同步考虑智能节气装置、机器人及焊接设备接口、工位网络和中央管理平台,使保护气控制与产线数字化建设协同实施。后续新增工位或调整生产布局时,也可在现有平台架构下扩展管理节点。

该方案可根据工位规模、设备构成、焊接工艺和企业信息化基础进行配置,为汽车及零部件、工程机械、金属加工、轨道交通、船舶制造、家电和工业装备等应用场景提供焊接用气数字化管理思路。

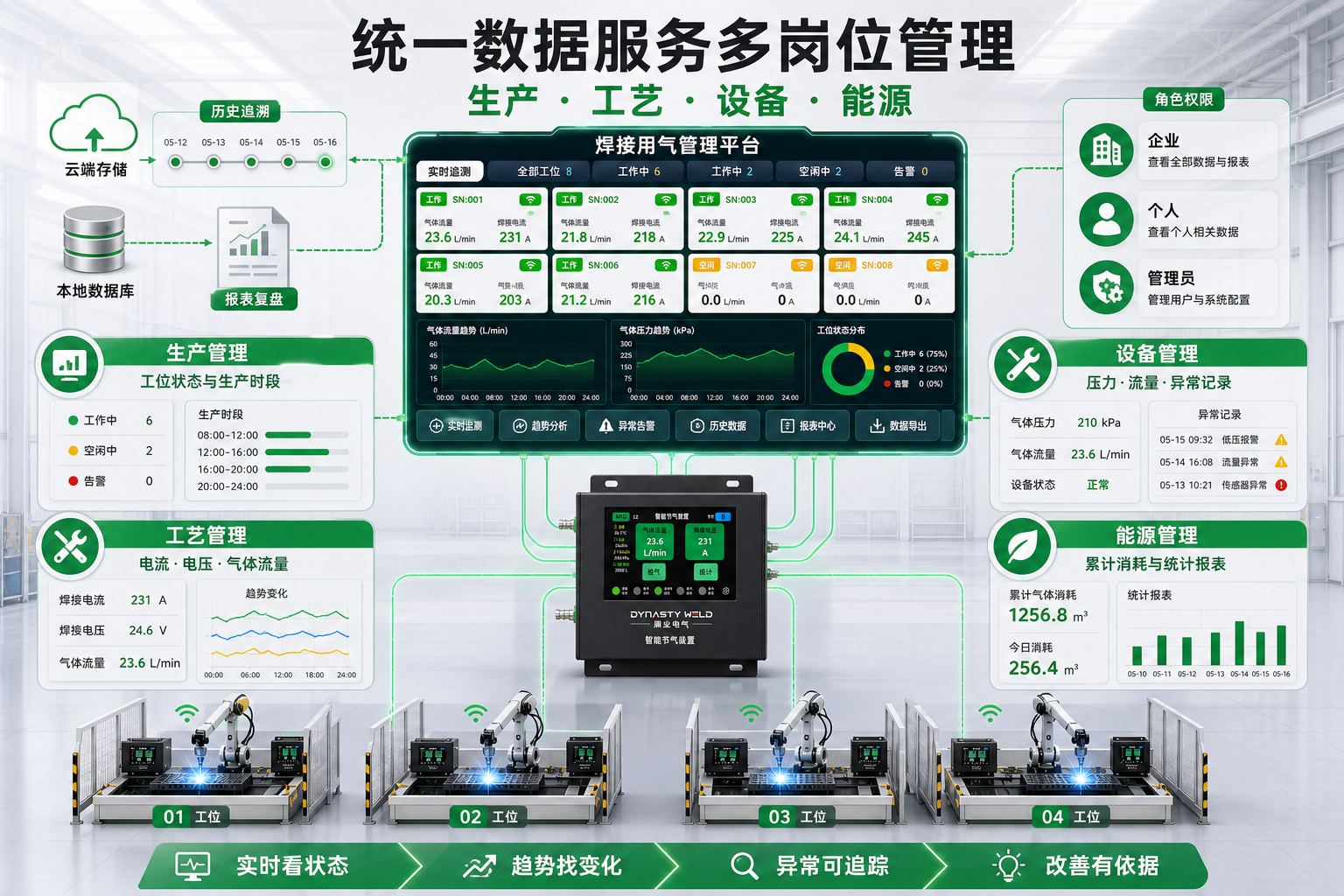

智能装置成为连接现场与管理端的数据节点

在单个工位上,智能节气装置承担数据采集和气体控制功能;在整条生产线上,各工位节点与中央平台共同构成数字化管理网络。

生产管理人员可以查看工位运行和用气变化;焊接工程师可以核查气体输出与工艺参数的匹配情况;设备人员可依据压力、流量及异常记录安排检查维护;能源管理人员则可通过累计消耗和统计报表分析气体使用结构。

鼎业电气的智能节气装置不只是供气管路上的控制部件,也是连接机器人焊接现场、生产管理和能源管理的数据节点。

通过“工位采集—智能控气—联网传输—集中分析”,鼎业电气正在推动机器人焊接保护气管理从传统的现场分散调节走向过程可视、异常可查和数据可追溯的现代化管理新思路,为多工位焊接生产线的信息化改造与数字化建设提供切实的实施路径。
